Что это. Обжимная гильза (соединитель) — короткая металлическая трубка в цветной изоляции. Кладёшь два зачищенных конца провода навстречу, сжимаешь спец-клещами — жилы намертво соединяются без пайки. Цвет изоляции = на какое сечение рассчитана (это международный стандарт, не бренд).

🔧 Зачем строго по цвету. Провод должен плотно заполнить гильзу — тогда обжим даёт большую площадь контакта и низкое сопротивление. Не тот размер → рыхлый контакт → нагрев → в худшем случае оплавление и пожар. Поэтому цвет ≠ «красиво», а рабочий размер.

Виды — не путать:

• Стыковая гильза (butt) — соединить/нарастить провод при обрыве в жгуте. Лучший вариант для машины — термоусадочная с клеем: обжал → прогрел феном → клей выдавился и запечатал от влаги (dual-wall). Обычная (нейлон, без клея) — только в сухой кабине.

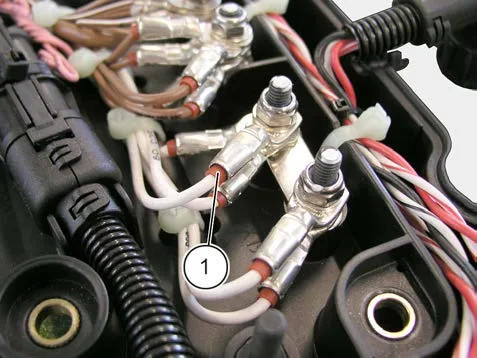

• Наконечник кольцо / вилка — под болт массы или винтовую клемму (например, точка заземления на кузов).
• Втулочный наконечник (НШВИ) — на многожильный провод перед винтовой клеммой (щиток, реле), чтобы жилы не растрёпывались.

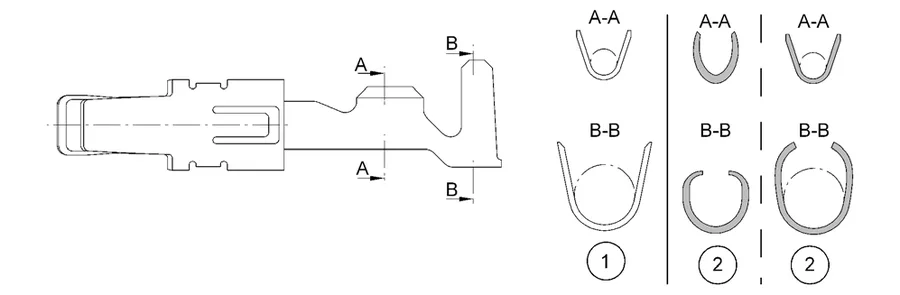

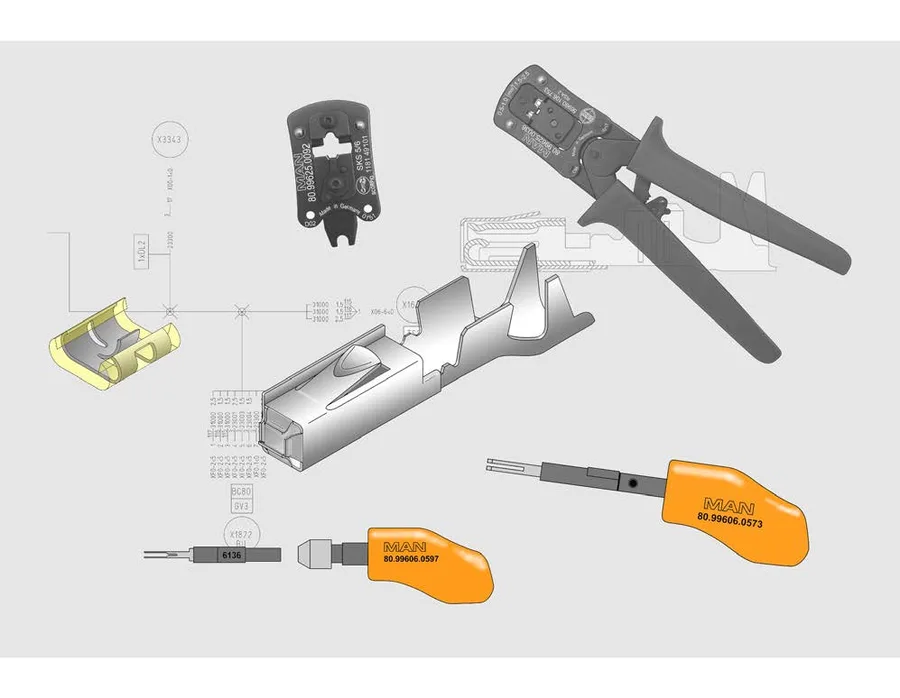

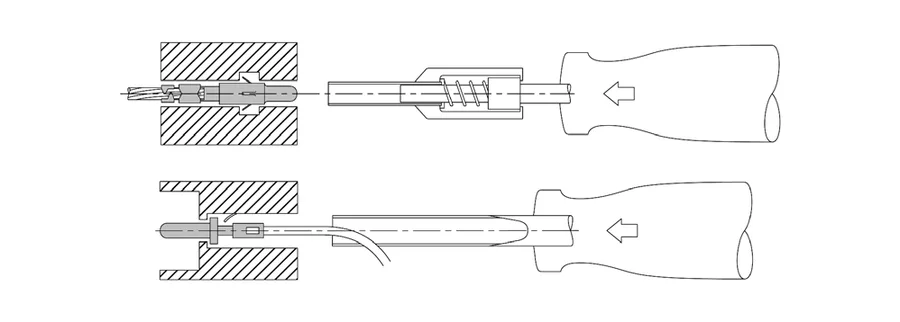

Как обжимать (не пассатижами!): нужны обжимные клещи-трещотка под изолированные соединители. Зачистка = 2× длина гильзы, термоусадку надеть ДО соединения, после обжима прогреть феном. Проверка годного обжима — вкладка «Годен / брак».

Это не деталь SITRAK — обычный расходник, продаётся везде. Бери набор-ассорти (красные/синие/жёлтые) + обжимные клещи + фен, чтобы всё было под рукой.

Искать по запросу (скопируй):

• «гильзы соединительные термоусадочные изолированные набор»
• «стыковые соединители красный синий жёлтый термоусадка»
• «клещи обжимные для изолированных наконечников» (трещоточные)

Где: магазины авто-электрики и электротоваров · маркетплейсы (Ozon / Wildberries / AliExpress) · авто-запчасти. Качество: проф — KLAUKE, 3M, Weidmüller; бюджет — наборы-ассорти (бери с толстой стенкой и клеем внутри).

💡 Совет. Не экономь на клещах: пассатижами гильзу не обожмёшь как надо — контакт будет рыхлый. Одни нормальные клещи-трещотка + набор гильз с термоусадкой закрывают 90% ремонтов обрыва в поле.

Что это. Ток (I) через нагрузку = напряжение (U) делить на сопротивление (R). Больше сопротивление → меньше ток. Это связь трёх величин, которые ты меряешь мультиметром.

🔧 Как применить. Знаешь сопротивление обмотки и питание — предскажи ток и сравни со штатным. Обмотка в КЗ (R упало) → ток подскочит → греется, выбивает предохранитель. Обрыв (R→∞) → тока нет.

Пример. Катушка клапана: питание 24 В, намерил R = 3 Ом → I = 24/3 = 8 А. По книге должно быть ~2 А (R ≈ 12 Ом). Значит обмотка подкорочена — клапан под замену, а не «провод виноват».

Что это. Мощность (P, Вт) = напряжение × ток. Знаешь мощность потребителя и бортовую сеть — вычислишь рабочий ток. От тока пляшут сечение провода и предохранитель.

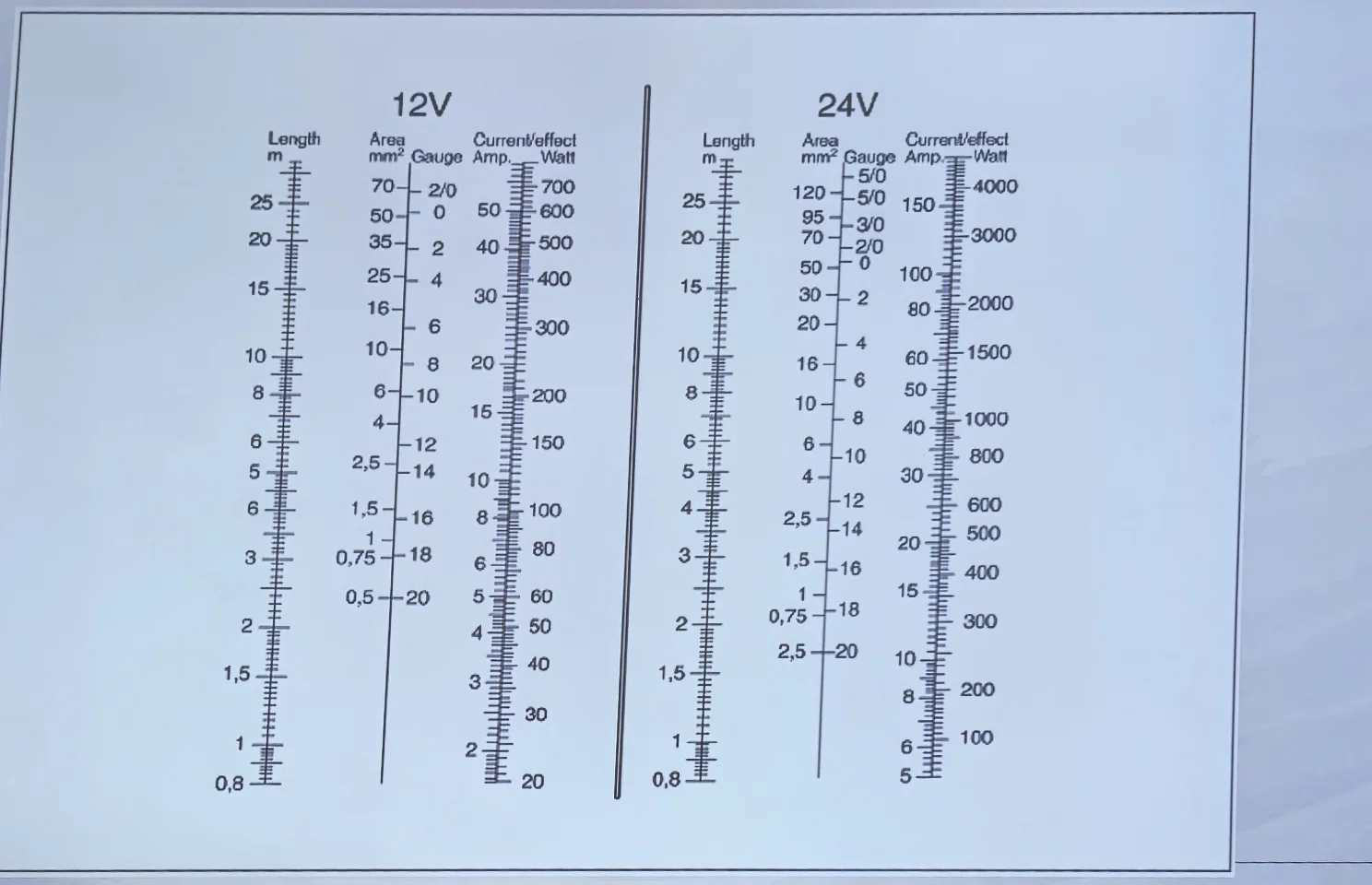

🔧 Как применить. На потребителе написано «Вт» — переведи в ток (I = P/U), чтобы подобрать провод по номограмме и номинал предохранителя. Ток по факту сильно выше расчётного → КЗ или лишняя нагрузка на цепи.

Пример. Фара 55 Вт в сети 24 В → I = 55/24 = 2,3 А. Значит провод — по номограмме под 2,3 А, предохранитель из ряда чуть выше (≈3 А). В сети 12 В та же фара тянула бы 4,6 А — вдвое толще провод.

Что это. В любой точке разветвления (узле) сколько тока втекло — столько и вытекло. Ток не пропадает и не берётся из ниоткуда.

🔧 Как применить. На разветвлении питания намерь ток на входе и по одной ветви — вторая обязана добрать до суммы. Не сходится (ушло меньше) → часть тока утекает мимо (КЗ на массу, паразитная ветвь) или ветвь в обрыве.

Пример. В узел втекает 10 А, по одной ветви ушло 6 А → по второй должно быть 4 А. Намерил 1 А — 3 А куда-то утекают: ищи КЗ на массу или лишний потребитель на этой ветви.

Что это. Обойди замкнутый контур — сумма всех падений напряжения равна напряжению источника. Каждый провод, контакт, потребитель «съедает» свою долю; вместе = 24 В.

🔧 Как применить. Это — физика проверки падения. Источник 24 В, а на потребителе намерил меньше — разница «осела» на проводах и контактах. Меряй по кускам: где кусок съедает больше нормы (+участок 0,3 В) — там плохой контакт. → вкладка «Падение напряжения»

Пример. Батарея 24 В, потребитель получает 21 В → потеряно 3 В на пути. Норма +участка 0,3 В — значит 2,7 В «лишних» сидят в плохом контакте/окисле. Свет тусклый не потому что «лампа слабая», а из-за потери в цепи.

Что это. Последовательно — один путь для тока: ток везде одинаков, а напряжение делится между звеньями ∝ их сопротивлению. Параллельно — несколько путей: напряжение на всех ветвях одинаково, а ток делится ∝ 1/R (где меньше сопротивление — туда больше тока).

🔧 Как применить. Гирлянда габаритов включена последовательно — перегорела одна, разрыв → погасли все, и на каждой «висит» доля напряжения. Потребители параллельно от одного предохранителя — КЗ в одной ветви роняет весь предохранитель, гаснет вся группа: ищи закоротившую ветвь, отключая по одной.

Пример. 12 В, R1 = 2 Ω и R2 = 4 Ω последовательно → ток общий 2 А, на R1 падает 4 В, на R2 — 8 В (∝ сопротивлению). Если «лишнее» сопротивление — это окислившийся контакт, он крадёт своё напряжение, и потребителю не хватает.
