SHACMAN — знакомство с машиной

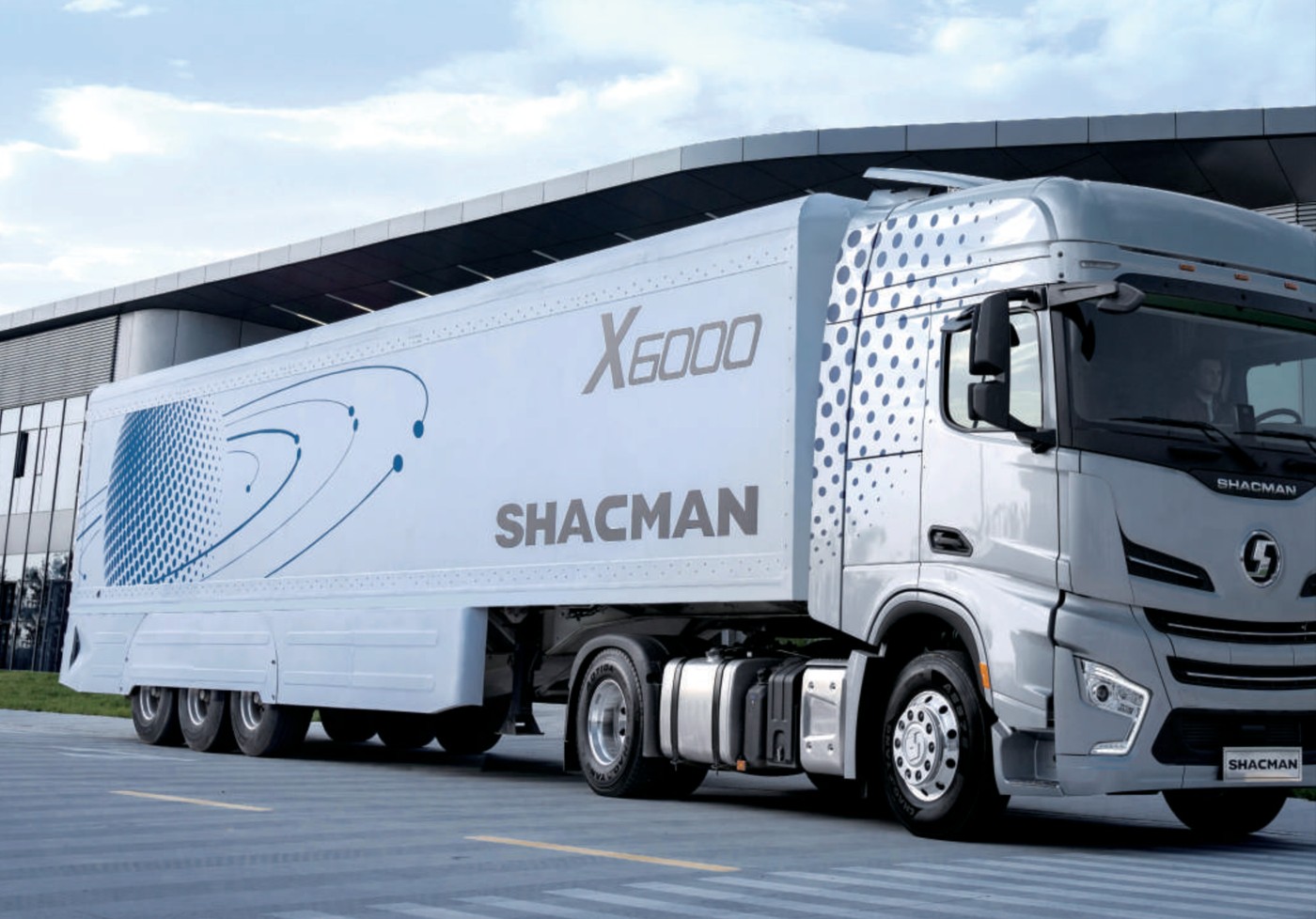

Какая модель вся серия 6000

M13 · WP13 → X или H | WP7H · ISD → M | WP4.6 → L

Зачем: отнести незнакомую машину к своему классу по бирке двигателя и заднему мосту — и взять книгу этого класса, а не соседнего.

Семейства двигателей не пересекаются между классами. X от H отделяет задняя пневмоподвеска — только у X, и только в 42 и 60 т.

Второй способ — задний мост: 13 т X · 16 т H · 10–11,5 M · 8,7 L.

Буква класса не говорит про кузов: X3000 бывает самосвалом. Назначения классов подтверждены только для серии 6000.

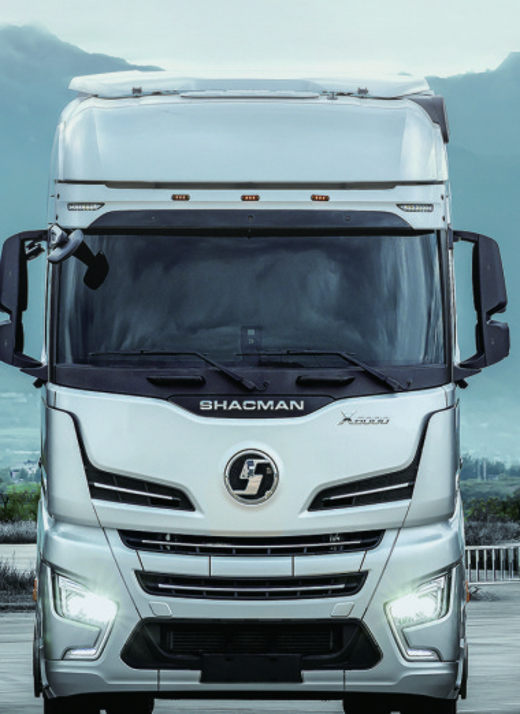

VIN и заводской индекс вся серия 6000

LZGJ… — Shacman | LZZ… — SITRAK

Зачем: спросить VIN целиком: по первым восьми знакам снимаются тип, кабина, двигатель и формула. По хвосту машину не определить.

Тип машины сидит в первых восьми символах: LZGJD3X1 и LZGJL3Z4 — разные машины. Десятая позиция — год: L=2020, M=2021, N=2022.

Спрашивать VIN целиком : по хвосту машину не определить, там только экземпляр.

Тормоза — какое исполнение X6000

5 колодок → WABCO · 4 → Knorr

Зачем: посчитать колодки на ЭБУ до первого замера и не приложить чужую раскладку к исправному блоку.

Раскладка контактов разная. Приложил чужую — померил не тот контакт и забраковал исправный блок.

У X6000 в 90-тонном исполнении тормоза барабанные — вместе с рессорами спереди-сзади и мостом 13 т двухступенчатым.

Коробка X6000

X6000: ZF 12 · FAST 16 · Eaton Endurant 12 — все AMT. Шестнадцать ступеней бывает только у FAST

Зачем: посчитать ступени по бирке и взять мануал того производителя, что реально стоит на машине.

Три производителя под одним именем модели — считайте ступени по бирке, а мануал и процедуру берите того, что реально стоит.

В брошюре 2024 бренды названы, в издании 2025 в той же строке просто «AMT» — по свежей книге не определить, только по бирке.

ECAS — пневмоподвеска X6000

Блок клапанов — у балки заднего моста, сдвоенный корпус

Зачем: идти сразу к блоку клапанов, а перед замером шины знать, что сегмент у ECAS в книгах назван по-разному — и не делать вывод по чужой цифре.

Сам блок клапанов ищется однозначно: сдвоенный корпус у балки заднего моста.

Масса: три исполнения выключателя X6000

Ручная рукоятка · электромагнитный · вариант ADR

Зачем: обесточить машину правильно.

Главный выключатель массы бывает трёх исполнений: ручной — красная рукоятка на корпусе ящика АКБ; электромагнитный — две силовые болтовые клеммы и сигнальный разъём, управляется цепью; исполнение ADR со своим контроллером в отсеке.

Прежде чем резать питание — посмотри, какое исполнение стоит: у двух из трёх механической рукоятки нет. Источник: «Архитектура ЭБУ X6000», стр. 31 и 33.

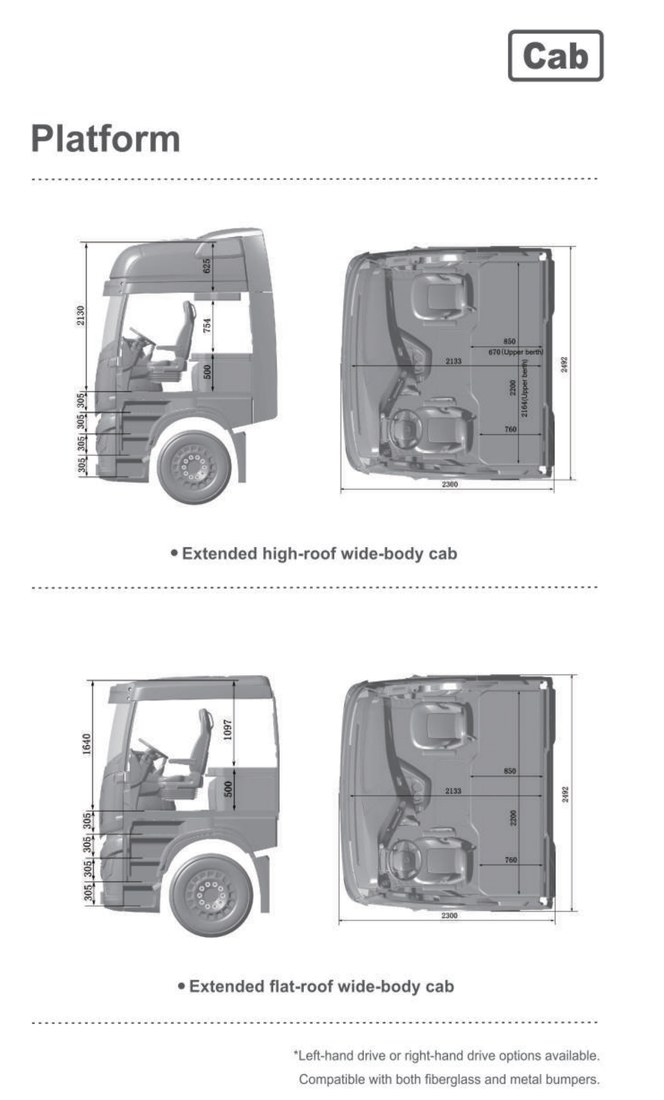

Как найти свой каталог X6000

Ищется по номеру шасси, а не по имени «X6000»

Зачем: найти свой каталог по номеру шасси, а не перебором по имени «X6000».

Ищется тремя способами: по заводскому индексу (у X6000 это SX4188YY361), по диапазону номеров шасси (PX083005~PX083054) или по агрегату отдельно — коробка, мост, двигатель.

Каталогов по серии 6000 у нас десять, 6 593 страницы. Ещё четырнадцать в архиве — это X5000 , у него свои индексы и диапазоны (SX5318GJB5T326, PX074411~PX074460): не берите их к шеститысячной.

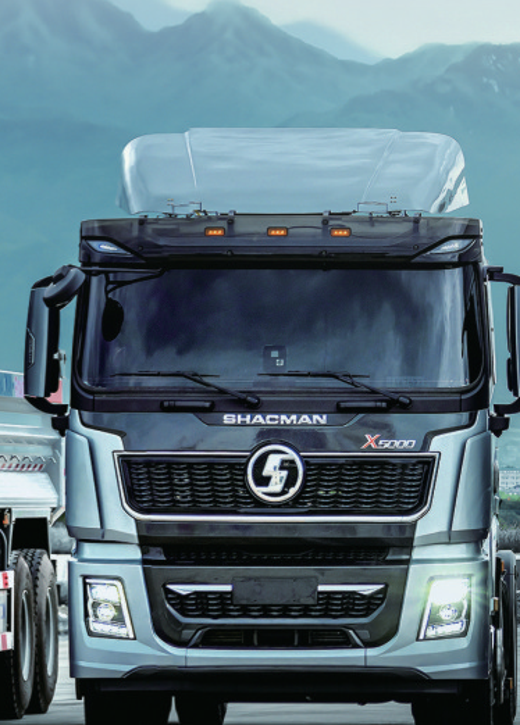

Как опознать X5000 X5000

Решётка обрамлена крупной рамкой, шильдик X5000 справа над ней

Кабина ниже и проще, чем у X6000: у шестёрки аэродинамическая морда со скруглённым капотом, у пятёрки решётка обрамлена крупной рамкой.

В каталогах машина живёт под заводским индексом SX32585V385 , а не под именем «X5000» (для сравнения X6000 = SX4188YY361). Категория в индексе: 4 — тягач .

Значения 1, 3 и 5 в позиции категории в наших книгах не расшифрованы — не гадаем. Отличать серию глазами по морде: по VIN она читается, но механик у машины сначала видит кабину.

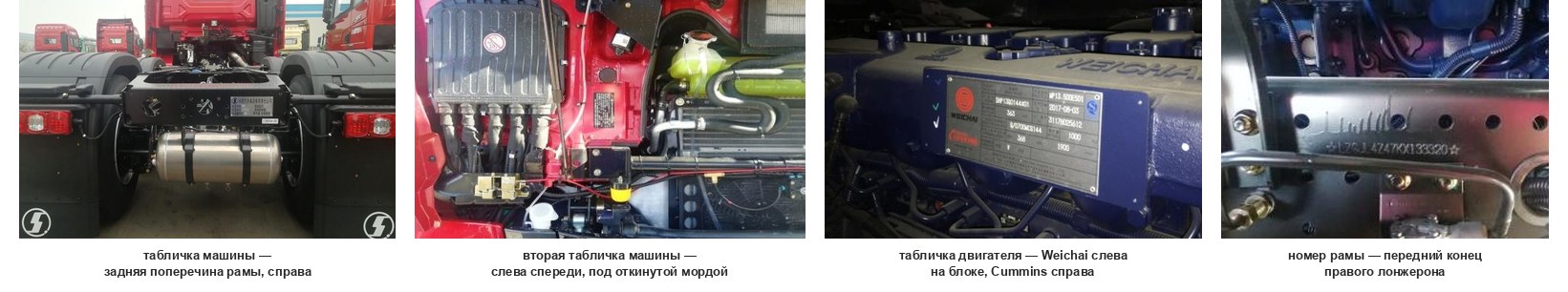

Где искать таблички и номера четыре места

Табличка машины · вторая под мордой · шильдик двигателя · номер рамы

Зачем: без индекса с таблички запчасть подбирается наугад, а номер рамы на приёмке сверяется с документами до того, как машина заехала на подъёмник.

Шильдик двигателя стоит с разных сторон: у Weichai — слева на блоке, у Cummins — справа. Это заодно первый признак, какой под кабиной мотор.

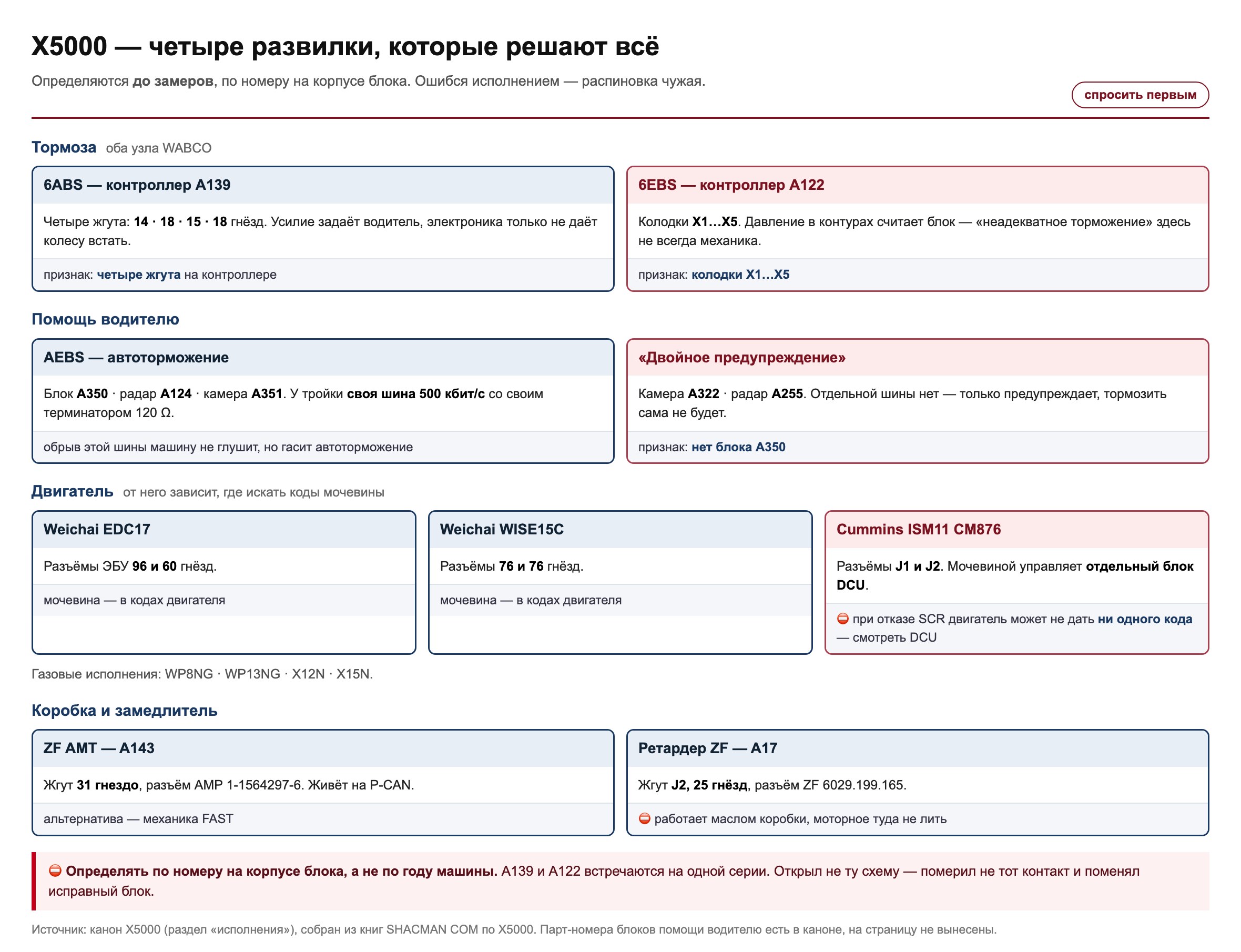

Четыре развилки — спросить до замеров исполнения

Тормоза · помощь водителю · двигатель · коробка — у каждой два-три варианта

Зачем: Открыл не ту схему — померил не тот контакт и поменял исправный блок.

Самая дорогая ошибка здесь — Cummins : мочевиной у него управляет отдельный блок DCU, и при отказе SCR двигатель может не отдать ни одного кода. Механик читает пустой список и делает вывод «электроника в порядке».

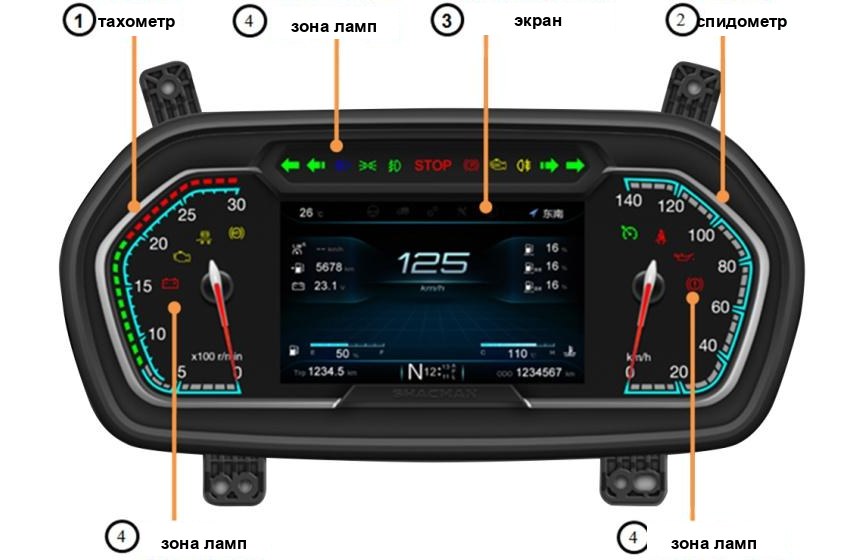

Щиток приборов P200

Почти вся сигнализация выведена на ЖК-экран, а не отдельными лампами

Зачем: «значок не горит» на X5000 — это чаще всего не перегоревшая лампа, а сигнал, который не пришёл по шине. Лезть надо в связь, а не в щиток.

Светодиодами сделаны только основные: указатели поворота тягача и прицепа, дальний свет, габариты, передние противотуманные. Остальное — низкий уровень топлива, требуется обслуживание, ASR, EBS красный и жёлтый, блокировки дифференциалов, высокая температура масла в коробке, засорение воздушного фильтра, низкий уровень жидкости омывателя, отказ усилителя руля — рисует экран .

Щиток держат 4 винта . Питание и сигналы приходят на два синих 32-контактных разъёма .

Нормы по разъёму: параллельно контакту B-14 стоит резистор 330 Ом / 5 Вт ; импульс ADR на B-9 — 1 Гц, высокий уровень 0,8–1,6 В, низкий 0 В; выход 12 В на B-24 держит 50 мА, выход 5 В на B-25 — 100 мА.

Подрулевые — это резисторы, а не выключатели частая ошибка

Каждое положение рычага = свой номинал. Прозвонка «звенит / не звенит» тут не работает

Зачем: объясняет, почему рычаг отказывает «наполовину» — работает свет, но не работает обгон. Проверяется омметром по номиналу, а не прозвонкой.

а сами секции собраны на делителе: положение задаётся сопротивлением. Отсюда и метод — мерить Омы в каждом положении и сверять с таблицей.

Питание: что 24 В, а что 12 В до прозвонки

Машина 24 В, но камеры и радары помощи водителю питаются 12 В

Зачем: подать 24 В на камеру, чтобы «проверить, живая ли», — значит убить её.

Бортовая сеть — 24 В , две батареи по 12 В последовательно. Блоки помощи водителю питаются 24 В , а сами камеры и радары — 12 В .

Порог заряда: ниже 12,5 В на батарее нужна подзарядка. Это же число объясняет самоотключение платы CPD после долгой стоянки.

Целевое давление мочевины на X5000 — 9 бар . Ограничительный клапан пневмосистемы — 1,0 МПа (10 бар) .

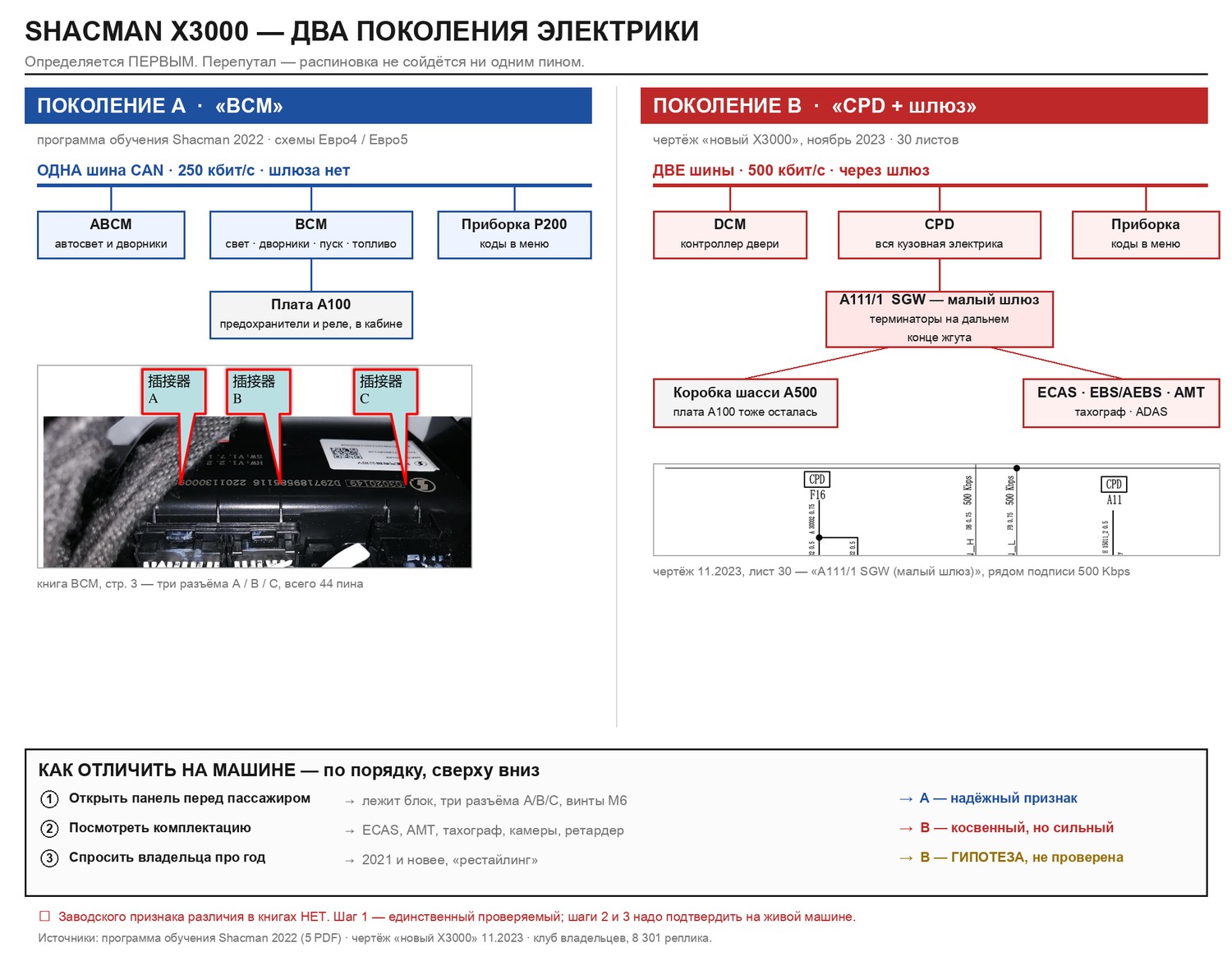

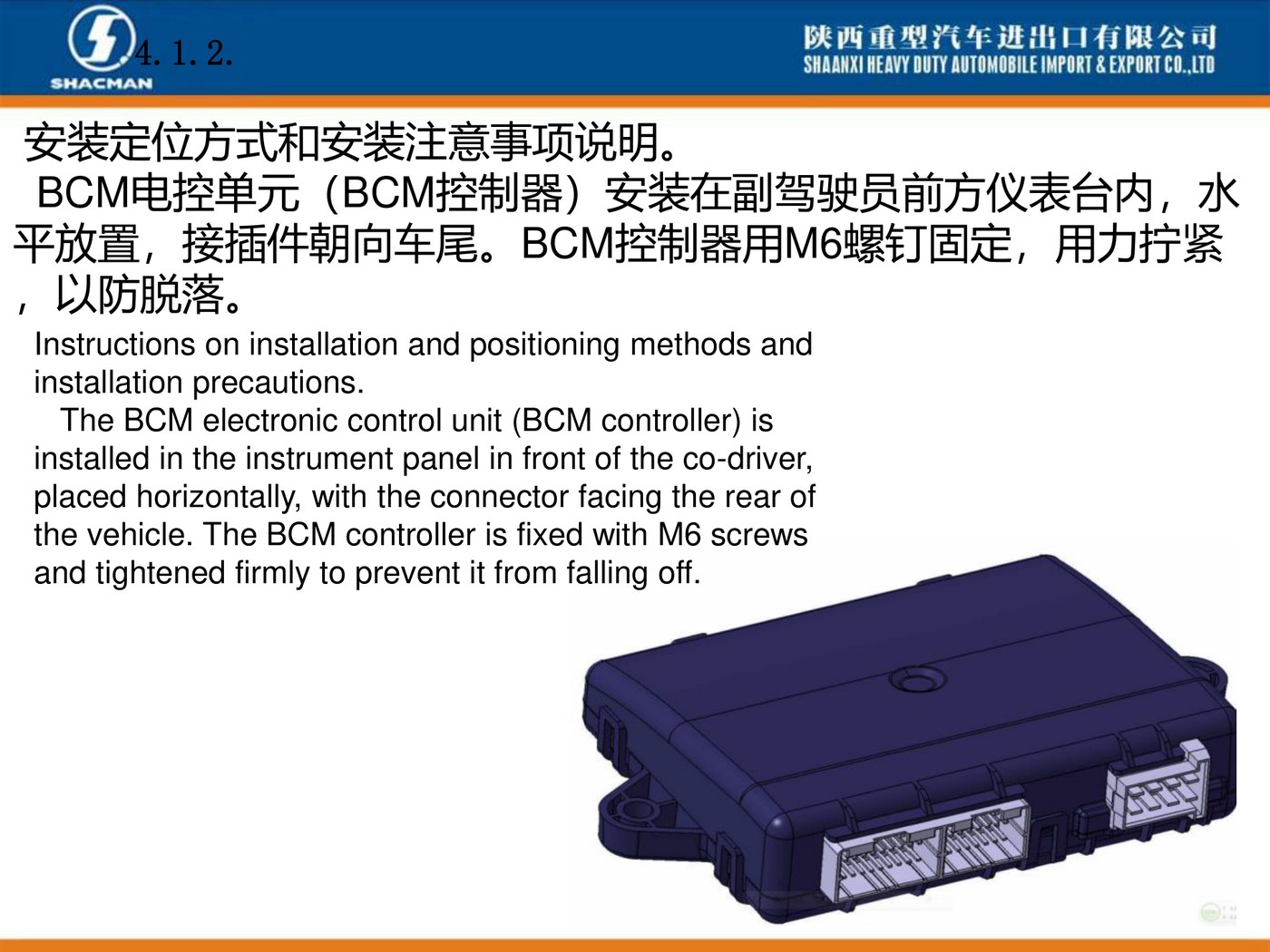

Какое поколение электрики X3000

Смотреть блок за панелью перед пассажиром — снаружи поколения не различить

Зачем: определить до любого замера.

Под одним именем X3000 идут три разных машины по электрике. Снаружи не различить — смотреть надо блок за панелью перед пассажиром.

A — BCM с тремя разъёмами A/B/C.

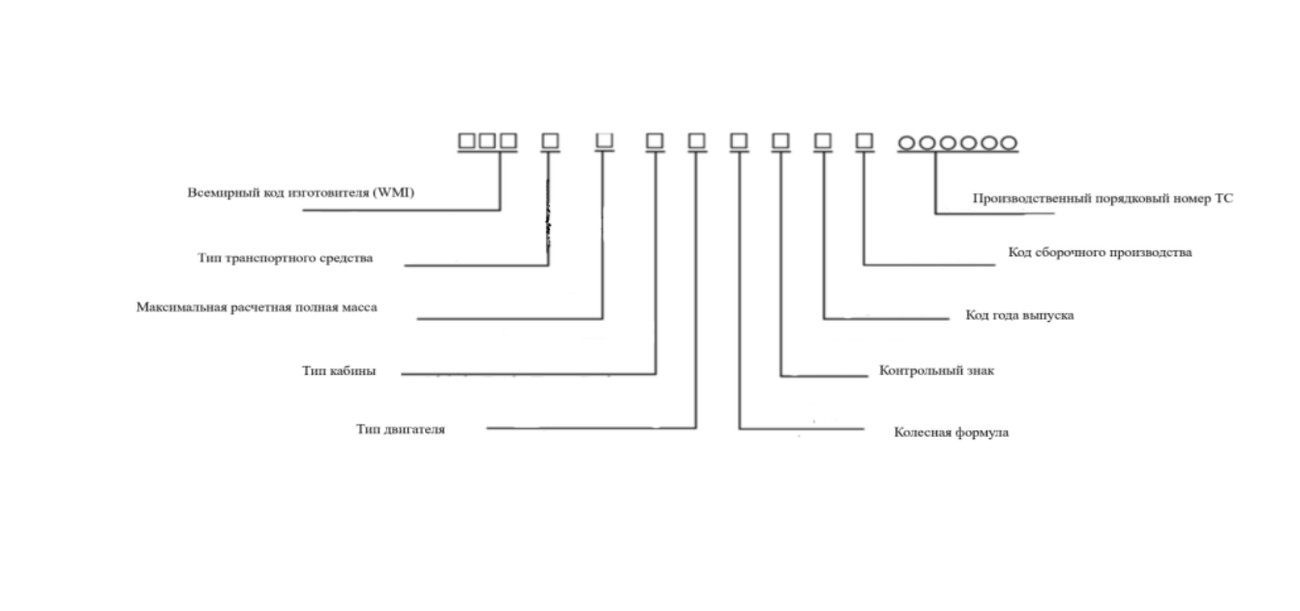

VIN: как прочитать и где найти вся серия 3000

Номер целиком, 17 знаков — по хвосту машину не определить

Зачем: найти номер самому — правый лонжерон у центральной линии передней оси — и не срезать электронную бирку под капотом.

Завод расписывает номер по позициям: код изготовителя, тип машины, максимальная расчётная масса, тип кабины , тип двигателя , колёсная формула, контрольный знак, код года, код сборочного производства и порядковый номер.

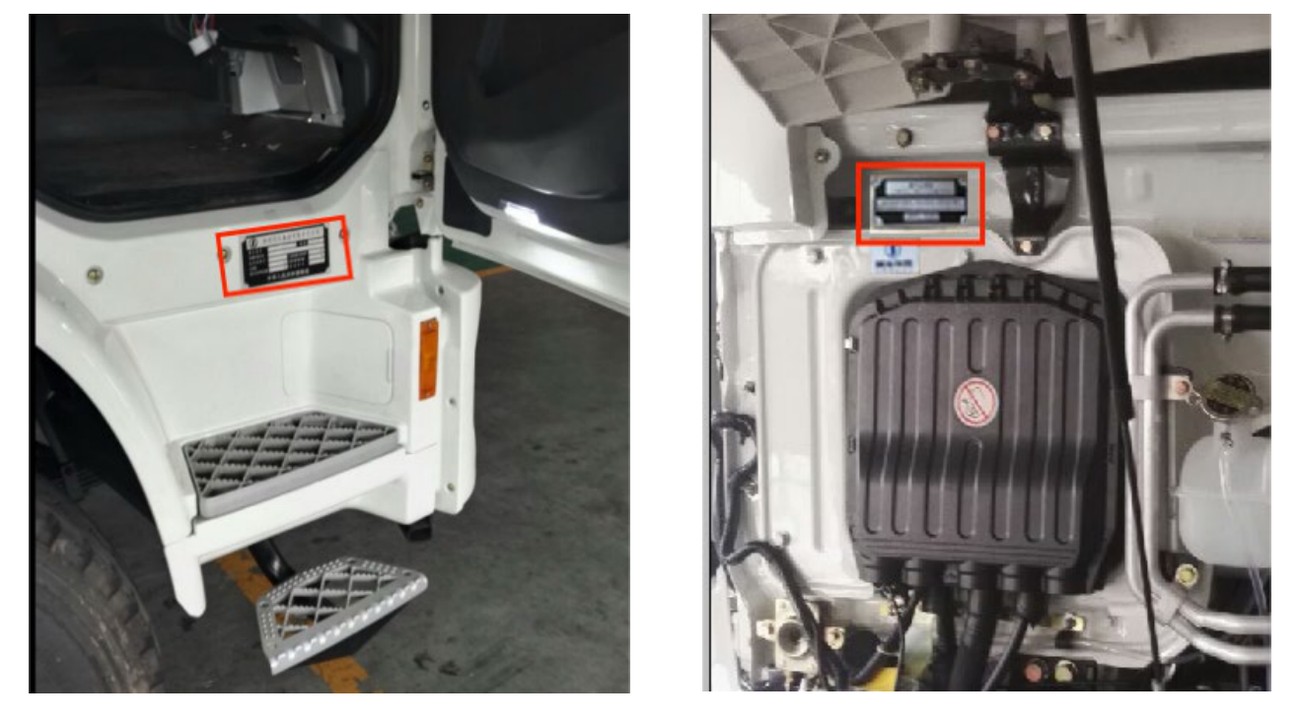

Где искать. Гравировка — наружная поверхность правого лонжерона рамы на уровне центральной линии передней оси. Табличка машины — правый контур кабины. Отдельно под капотом электронная бирка с микрочипом: в ней записаны данные машины, читается по GPS/GPRS, повреждать нельзя.

Схему расшифровки мы сверили по двум книгам — X3000 и L3000. Совпала по всем 17 знакам, расходятся только формулировки перевода. Место гравировки в обеих книгах описано дословно одинаково.

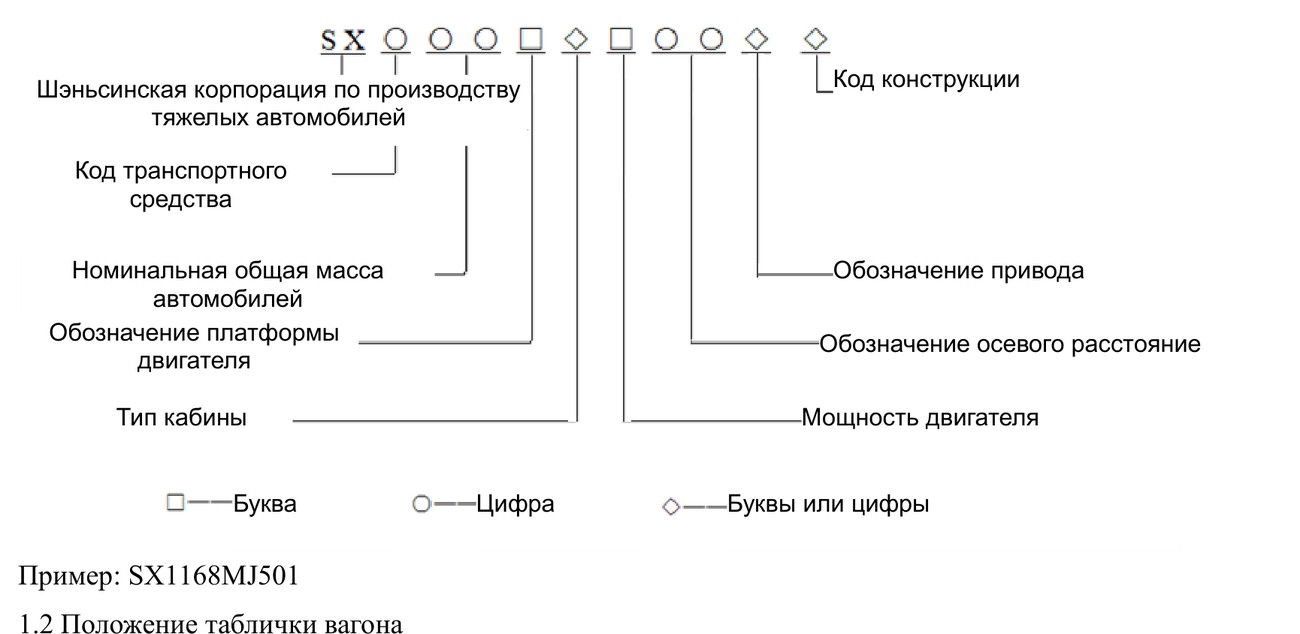

Индекс модели — это не VIN расшифровка только из книги L3000

SX1168MJ501 — восемь позиций, каждая со смыслом

Зачем: по индексу с таблички узнать полную массу и привод до подъёмника — и не заказать мост или рессору от другой машины.

Кроме VIN у машины есть заводской индекс модели , и читается он по своим правилам: код изготовителя SX, номинальная полная масса, платформа двигателя, тип кабины , код конструкции, привод, осевое расстояние, мощность двигателя.

Знание полезное на приёмке: масса и привод видны до того, как машина заехала на подъёмник.

Расшифровка приведена только в книге L3000. По остальным сериям завод её не публикует — принимаем как единый формат Shacman, но помечаем одним источником.

Модели и допустимая нагрузка на ось X3000

Передняя ось 7 500 кг · средний и задний мост 13 000 кг

Зачем: на жалобу «просела или лопнула рессора, гудит мост» сверить модель с таблички с допустимой нагрузкой — и понять, дефект это или перегруз.

Масса автопоезда у тягачей: 43 т для 4×2 и 49 т для 6×4. Буква класса про кузов ничего не говорит — X3000 бывает и самосвалом , смотрите модель, а не имя серии.

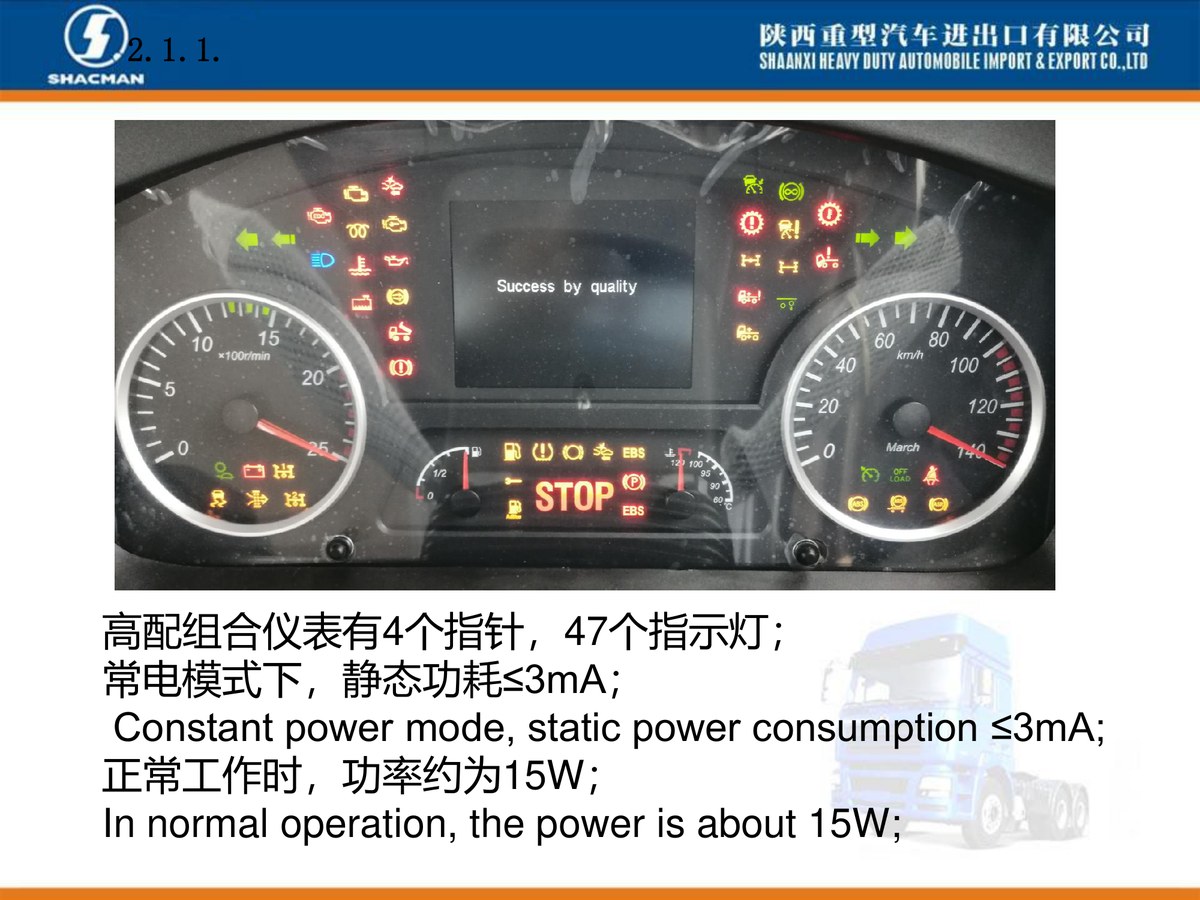

Приборка X3000 X3000

Коды читаются в МЕНЮ приборки как SPN+FMI — сканер не обязателен

Зачем: снять коды прямо с машины, не выезжая со сканером, и не перепутать колодки при снятии приборки.

Коды неисправностей выводятся в меню самой приборки в виде SPN и FMI — на выезде это снимает необходимость везти прибор.

Потребление в режиме постоянного питания не больше 3 мА , в работе около 15 Вт : по дежурному току отличается утечка от исправной машины. По центру шкал — надпись STOP.

Сзади две 32-контактные колодки: P200-I синяя идёт в гнездо B, P200-II зелёная — в гнездо G. Перепутать нельзя, цвета и гнёзда разные.

Приборка H3000 и M3000 H3000 · M3000

Спидометр слева — EGR · тахометр слева — электронный двигатель с CAN

Зачем: по стороне спидометра за секунду отличить EGR-машину от электронной с CAN — и не искать сканером то, чего на этой машине нет.

Две приборки зеркальны , и это самый быстрый способ понять, что за машина перед тобой, не открывая панелей.

DZ93189584110 (BH DZ42503760010) — версии с EGR. DZ96189584140 (BH DZ42503760030) — Евро III, Евро IV, газовые и с двигателем Cummins. У неё на ЖК логотип Shacman и строки Trip/ODO.

Завод подписывает обе как «New M3000», хотя книга называется H3000 — у этих машин приборка общая.

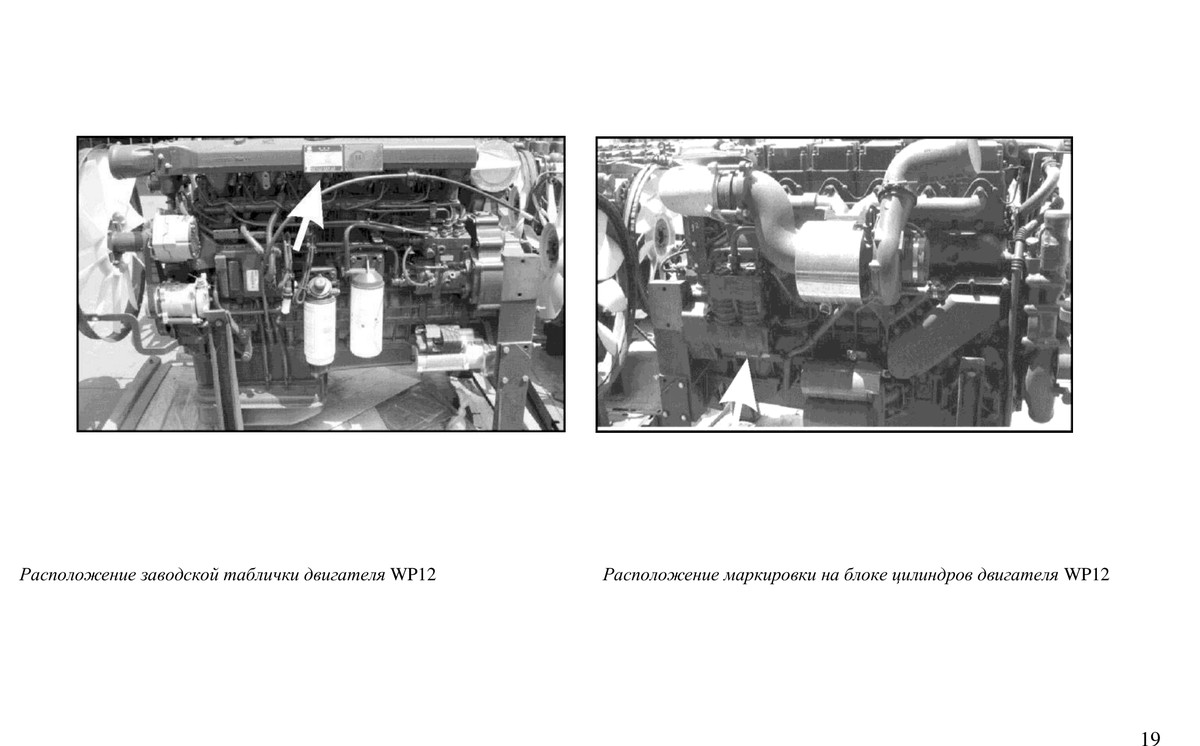

Двигатели X3000 и где таблички X3000

ISM · WP7 · WP10 · WP12 — четыре мотора, у каждого своё место таблички

Зачем: найти табличку и выбитый на блоке номер своего мотора — и заказать запчасть по номеру, а не по слову «WP».

Руководство показывает место таблички и маркировки на блоке отдельно для каждого мотора: ISM · WP7 · WP10 · WP12 . На фото — стрелки, куда смотреть.

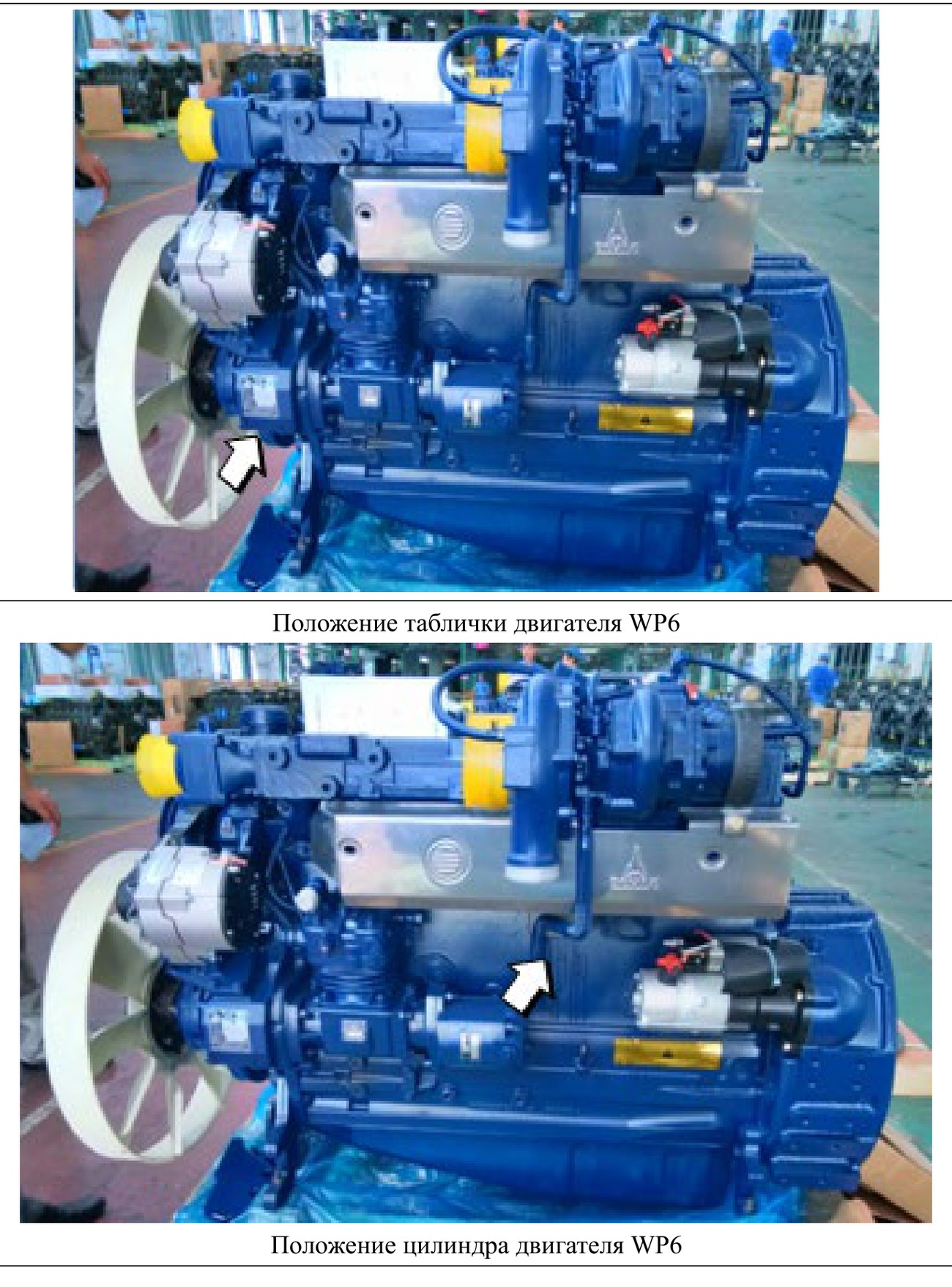

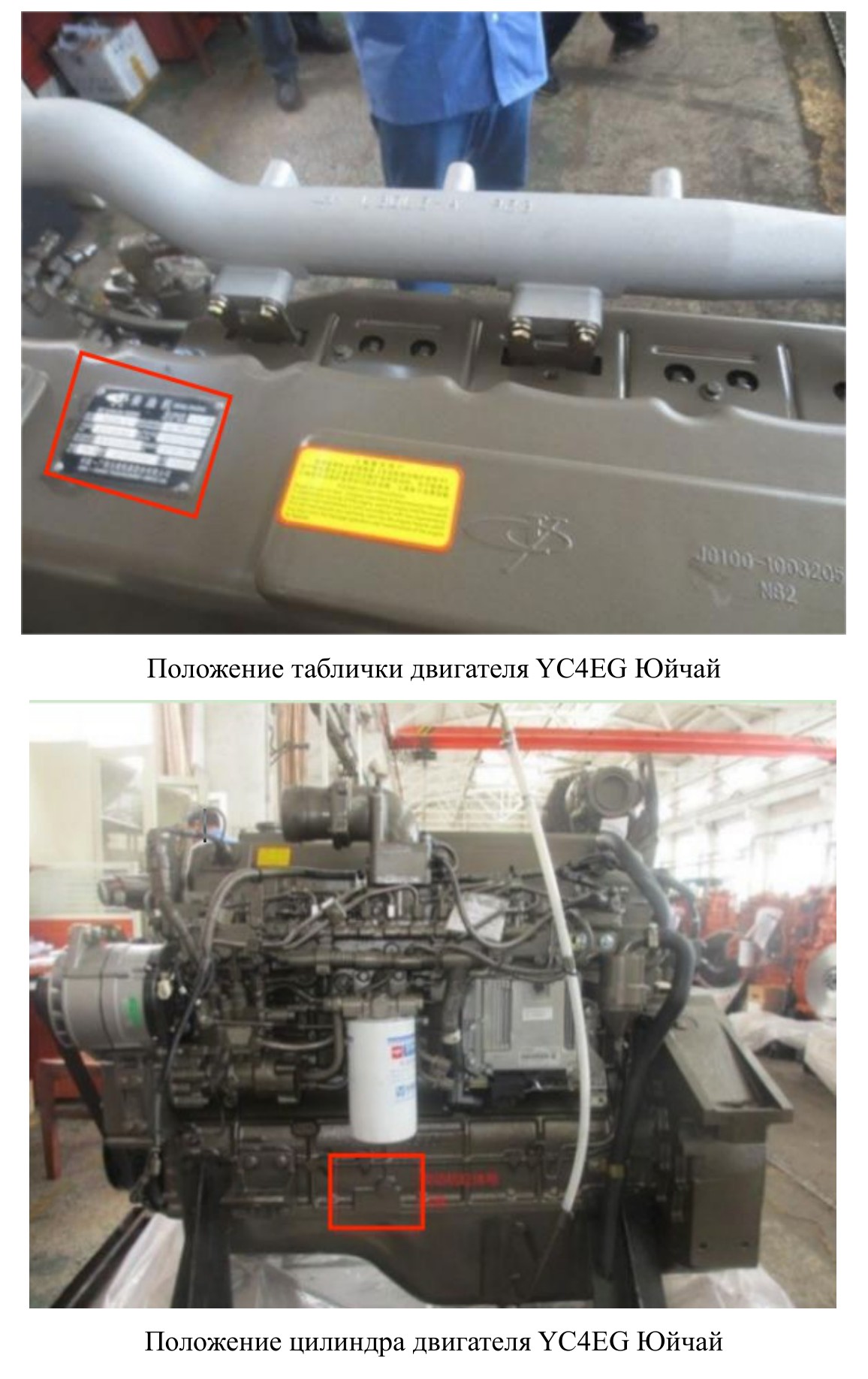

Двигатели L3000 и где их таблички L3000

WP4 · WP6 · ISD (Cummins) · YC4EG (Юйчай)

Зачем: увидев под капотом Юйчай, сразу взять книгу L3000, а не X3000, и искать табличку в показанном месте.

По каждому мотору книга даёт пару фото : где заводская табличка и где выбит номер на блоке. Для WP4 и ISD такие же развороты.

L3000 — единственная машина серии с двигателем Юйчай . Если под капотом он, это точно не X3000 и не H3000.

Для сравнения: у X3000 идут ISM, WP7, WP10 и WP12, у H3000 и M3000 — WP10, WP12, версии с EGR, газовые и Cummins.

Плата электрооборудования H3000 · M3000

Всё в одном месте за панелью: 31 предохранитель и 4 группы реле

Зачем: найти нужный предохранитель или реле по раскладке, а не перебирать гнёзда наугад и не искать их по всей машине.

Предохранители и реле собраны на одной интегрированной плате. Книга даёт раскладку по четырём группам предохранителей и четырём группам реле — с фото и подписями.

Агрегат чужой — чей каталог открывать вся серия 3000

Мост, коробка и двигатель в каталоге Shacman идут ОДНОЙ позицией в сборе

Зачем: не искать подшипник или сальник в каталоге Shacman — там его нет. Деталировка живёт у производителя узла, и открывать надо его каталог по серийнику с шильдика.

Список поставщиков публикует сам завод. Девятый знак в их ряду идёт без подписи — не опознан, гадать не стали.

Выключатель массы гасит НЕ всю машину H3000 · M3000

Есть линия, врезанная ДО выключателя — прямо на плюс аккумулятора

Зачем: перед сваркой, заменой «постоянного» предохранителя и поиском короткого снимать клемму с аккумулятора , а не полагаться на выключатель массы.

Выключатель массы её не размыкает — под ней остаётся напряжение при «обесточенной» машине.

Классика: сварщик кинул массу на раму при выключенном «массовике» и сжёг то, что питалось по этой линии. Источник: книга электрооборудования H3000, стр. 231–234.

Сколько секунд можно крутить стартер H3000 · M3000

Cummins — не более 12 с · Weichai EGR — не более 6,5 с · пауза 60 с

Зачем: на незаводящейся машине крутить по секундомеру и выдерживать паузу — стартер остаётся живым, а не идёт под замену вместе с исходной неисправностью.

Единичная прокрутка: Cummins — до 12 секунд , Weichai EGR — до 6,5 секунд . Между попытками пауза не меньше 60 секунд . Как только двигатель схватил — ключ отпускать сразу.

Разница между моторами больше чем вдвое: привычка с Cummins убивает стартер на Weichai. Источник: книга электрооборудования H3000, стр. 35–36.

Откуда приборка берёт обороты, воду и масло H3000 · M3000

Зависит от мотора: у Weichai свои датчики, у Cummins данные идут от ECM

Зачем: на машине с Cummins при мёртвой стрелке не искать и не менять датчик воды или давления масла — в цепи приборки их там просто нет.

Weichai EGR: тахометр питается импульсом с клеммы W генератора , вода и давление масла идут от своих аналоговых датчиков на двигателе.

Cummins: те же показания приборка получает от блока управления двигателем — отдельных датчиков в её цепи нет.

Отсюда правило: сначала выясни мотор, потом решай, что проверять. Источник: книга H3000, стр. 56, 57 и 167–168.

Две лампы при повороте ключа X3000

Жёлтая подогрева впуска и красная EDC — гаснут за 1–2 секунды

Зачем: по этим двум лампам за секунду понять, жив ли контур управления двигателем: не загорелись вовсе — идти проверять питание блока и цепь индикаторов, а не стартер.

Повернул ключ в зажигание — загораются жёлтая лампа холодного пуска (подогрев воздуха во впускном коллекторе) и красная EDC . Обе гаснут за 1–2 секунды: электронное управление двигателем проверилось и ошибок не нашло.

Красная EDC осталась гореть — ошибка в управлении двигателем. Не погасла жёлтая — смотри подогрев впуска. Источник: руководство X3000, стр. 270–272.

Давление в шинах — по размеру И классу PR X3000

295/80R22.5 при 18PR — 900 ± 20 кПа · тот же размер при 16PR — 830 ± 20 кПа

Зачем: смотреть на борте не только размер, но и класс слойности PR — иначе перекачаешь шину на 70 кПа выше нормы и получишь неравномерный износ.

Норма задана парой : размер плюс класс слойности. Один и тот же размер имеет две разные нормы, и в книге это две отдельные строки.

Класс PR выбит на боковине рядом с размером. Источник: руководство X3000, раздел VI «Давление в шинах», стр. 426 и далее.

Колодки видно через окно в барабане L3000

Вынул пробку — посмотрел накладку, барабан снимать не надо

Зачем: оценить накладку и выставить зазор без разборки — на приёмке это минута вместо часа.

На внутренней стороне барабана есть окно контроля с пылезащитной пробкой. Пробку вынимают и смотрят накладку через окно регулировки зазора: на целой накладке стоит выступ 6 мм . Зазор подводят червяком регулятора.

Ход штока камеры перевалил 30 мм — пора регулировать. Источник: инструкция L3000, стр. 88–89.

Два контура: какой куда идёт L3000

Первый — на задний мост, второй — на переднюю ось. Рабочее 10 бар

Зачем: на жалобу «уходит воздух» сразу знать, куда идёт просевший контур, и судить по цифре, а не на слух.

Тормоз двухконтурный, рабочее давление 1 МПа (10 бар) , там же отсечка регулятора. Первый контур работает на колёса заднего моста, второй — на переднюю ось.

Норма герметичности: падение не более 0,1 бар за 30 минут . Источник: инструкция L3000, стр. 86–87.

Cummins ISD: 4,5 или 6,7 литра — книга путает L3000

Считать форсунки: четыре или шесть

Зачем: до заказа поршневой, прокладок и до заливки масла посчитать цилиндры и снять модель с таблички — под одним именем ISD в книге идут два разных мотора.

В таблице параметров книга описывает рядный четырёхцилиндровый 4,5 л с размерностью 107×124. А в таблице мощностей той же главы стоят ISD210…ISD300 — это шестицилиндровый 6,7 л. Каталог запчастей подтверждает шесть поршней.

Лампы всей машины одной таблицей X3000

X3000: ближний H1 · дальний H7 · противотуманка H3 — все по 70 Вт

Зачем: подобрать лампу по цоколю и мощности и купить её, не снимая фару и не открывая книгу.

Моменты затяжки колёс X3000 и L3000 — РАЗНЫЕ

X3000 — 550–600 Н·м · L3000 — 425 ± 25 Н·м. Разница треть

Зачем: затянуть колесо по норме СВОЕЙ машины. Норма L3000 на X3000 — недотяг на треть, колесо разбивает ступицу и может уйти в дороге.

Обкатка новой машины L3000

1 500–2 000 км · первые 300 км без груза · до 2 300 об/мин

Зачем: принимая новую машину, сразу сказать владельцу режим — и не получить через месяц двигатель, убитый на обкатке.

Первые 300 км — без загрузки, обороты не выше 2 300 в минуту . До 3 300 км загрузка не более 75% от номинальной. Обкатка — на твёрдой ровной дороге с малым уклоном, без долгой езды на одной скорости и без длительного холостого хода.

По окончании обкатки — обслуживание у авторизованного сервиса.

Режим взят из книги L3000. По X3000 и H3000 своих цифр обкатки у нас нет — не переносим молча.
